JTD562 是 j5create 新推出的 Dock，也是 j5create 凱捷上市的第一款 Thunderbolt Dock。並且支援目前最新的 Thunderbolt 4 規格，看完官網規格後我覺得有一些特點，設計上也有一些巧思，和大家分享。

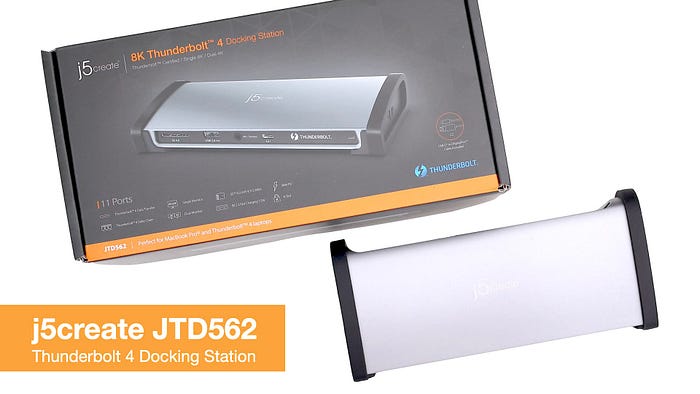

j5create JTD562 包裝以黑色為底，並以 j5 經典的橘色來點綴。產品全名 8K Thunderbolt 4 Docking Station，除了 Thunderbolt Dock 常見的產品特色，正面右下角還有提示隨附兩條 USB-C to DisplayPort Cable。從這邊可以感受到 j5create 對 Thunderbolt 產品特性的理解透徹，就是對於影像輸出的優先性。也可以看到靈活的策略，完美地利用自身在線材領域的產品優勢，使之成為切入 Thunderbolt Dock 市場的加分項。
包裝背面有產品的幾項特色：單螢幕 8K@60Hz、雙螢幕 4K@60、Thunderbolt 4 40Gbps、PD96W。包裝四周則對應了產品的四個視圖，並標示出每個 I/O 的功能和規格。
說明書也滿用心的，具有繁體中文說明，且繁中、簡中也有針對不同地區的習慣用語調整。
包裝內主要內容物，有兩條白色 JCA141（USB-C 轉 DisplayPort）一顆電源供應器、一條電源線、一條 Thunderbolt 4 Cable、一台 JTD562 本體。
j5create JTD562 本體重量約 458.0g。主機兩側還有矽膠材質的保護套，同時作為腳墊，這樣金屬外殼也不會直接與桌面接觸。
隨附的 Thunderbolt 4 線材，重量約 34.8g。
隨附的 j5create JCA141 單條重量約 46.3g，這是一條 USB-C to DisplayPort 的線。j5create 也有單售 JCA141 這款產品，價格大概是 $500 元出頭。官方規格標示最高可以支援 8K 60Hz 或 4K 144Hz，是目前滿高規格的 DP 線。

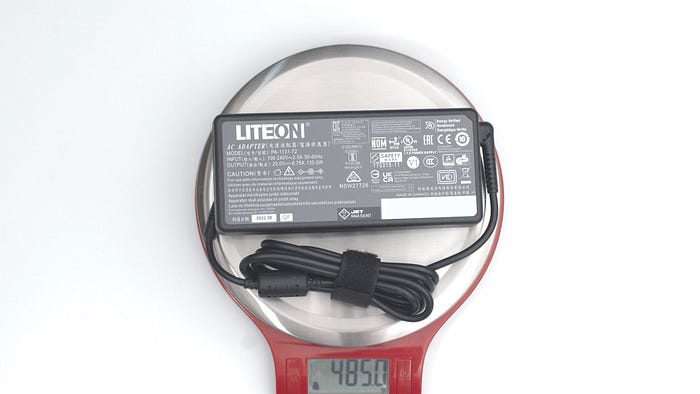

電源供應器重量約 485.0g。若將電源供應器與主機板體相加，重量約 943g。
電源供應器為 LiteOn PA-1131–72。輸出規格為 20.0V ⎓ 6.75A，135W。
Thunderbolt Upstream 端設計在 Dock 的前面，比較符合筆電使用者的使用方向，同時支援 96W 的 PD 充電。不過對桌機的使用者來說，反而是將其做在後面會比較順手。而前置還有一個 SD4.0 的讀卡機，支援 UHS-II、一個 USB2.0 支援 BC1.2 充電（7.5W，5V，1.5A）以及一個耳機麥克風二合一接孔。
後方 I/O 由左至右分別為，DC 20V 電源輸入、三個 Thunderbolt Downstream、一個 RJ45 支援 GbE 和三個 USB-A 支援 USB3.2 Gen2 10Gbps。
隨附的兩條 USB-C to DisplayPort 可以任意插在 Thunderbolt Downstream，沒有方向或順序之分，充分發揮結合了 j5create 自身在線材周邊的強大產品系與 Thunderbolt 4 的優勢。根據其官網標示，目前搭配 M1 Pro、M1 Max 和 M1 Ultra 的 Mac，最高可達到同時輸出兩個 6K 60Hz。若為 Intel CPU 的 Mac 和 PC 則最高可同時輸出兩個 4K 60Hz。文宣也提到，若具備 8K 60Hz 的螢幕及線材，也可以達成單 8K 60Hz 輸出。而目前 EnterBox 測試只有一台 4K 60Hz 螢幕，所以無法測試上述條件，但實際使用單 4K 是穩定沒問題的。而目前比較新的 M2 MacBook Air 則受限於 Apple Silicon 的設計，僅能輸出單螢幕，實測 4K 60Hz 沒問題。
目前市面上可以直立擺放的 Dock 不多，不管是 Thunderbolt 還是 USB 協議，大多品牌都是選擇做成橫躺。而像 JTD562 上下都具有矽膠軟墊，直立放置時不會刮到桌面，放在 iMac 後方使用，也不會因為移動傾倒而刮傷 iMac 或牆面。雖然這不是官方表達的使用場景，但實際使用中的確有這些好處。剛好底部的軟墊，也微微增加直立時的穩定。
直立型態有助於減少桌面 Dock 佔用桌面的面積，官方沒有標榜可以這樣用、這些優點，但我覺得實際上是有可操作性的。當然如果是一些比較重的 SSD 隨身碟或垂比較長的線，就要好好收納管理，避免折傷接頭。
接下來就是喜聞樂見、充滿好奇心的拆解環節。警語先說哦：拆解可能影響保固。首先外觀觀察，完全找不到螺絲。卸下兩側橡膠腳墊，兩側都沒有螺絲，但有止滑的材質表面的包覆，將其撕開為雙面膠固定，並找到兩顆螺絲。心想對面或許也是一樣結構，誰知撲了個空。所以就外殼固定來說，這應該我們拆過外殼螺絲最少的 Thunderbolt Dock，僅僅兩顆。
將塑膠殼的框架，從鋁擠型的金屬外殼抽出，過程很順暢，不會有卡 I/O 的問題。從鋁擠型剖面也可以看到，其邊緣都有造型，讓塑膠框架可以順利安裝。
此外可以看到其在側邊兩側，各有留出一塊區域導電，為了讓板子可以接地到外殼。
框架頂面在特定區域開孔，給比較大的 I/O Port 和電容留出空間，下方也有金屬散熱片的設計。不過這側沒有任何螺絲，看來是要從底部切入。

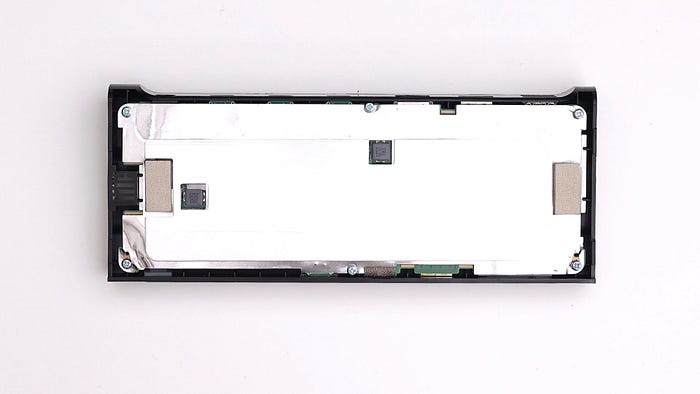

翻到框架底部，首先看到大面積的金屬散熱片區域，並且繞開了兩顆電感。兩側有導電泡棉，通常是作為產品 EMI 功能。
卸下散熱片角落四顆螺絲，即可將主板自塑膠殼上取下。主板正反兩面的散熱片也可以隨之取下。
正反面的散熱片中間有局部連接，要小心避免折損。其中一些導熱貼片附著在散熱片上。
另一些散熱片則留在了晶片上。其對於主要的 Thunderbolt 控制晶片、USB 晶片、供電晶片都有散熱措施。算是對這些發熱大戶處理比較扎實的品牌，有些同類產品可能僅對 Thunderbolt 增加導熱晶片散熱片，其他供電零件則沒有額外輔助。
卸下所有導熱貼片後，可以看到主板正面的零件分佈。左側退縮的矩形空間，就是空出給防盜鎖的區域。
對於背面的主要幾個晶片，也有導熱貼片幫助散熱，全部卸下後如圖。
Thunderbolt 控制晶片採用 Intel JHL8440，為 Goshen Ridge，為 Thunderbolt 4 控制晶片。

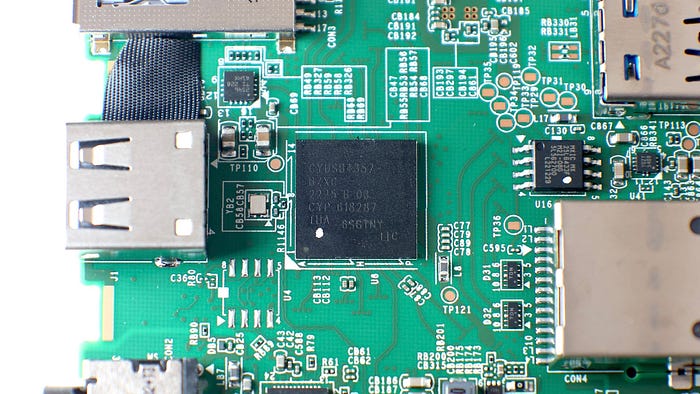

USB Hub 晶片為 Infineon CYUSB4357-BZXC。
FRESCO FL5801–2Q2 為 USB2.0 Hub，支援 1US + 5DS 或 2US + 4DS。一旁的 Realtek ALC4030 為 USB2.0 轉 Audio。
接著看到背面。SD 讀卡機轉接使用 Genesys Logic GL3231S，支援 UHS-II 傳輸。
Realtek RTL8153B 為 USB3.0 轉 Ethernet，支援 1,000M / 1000M / 10M。
背面中央有一顆 Infineon CYPD5235–96BZXI，提供 PD 協議，負責其中兩個 USB-C。
靠近 Thunderbolt Downstream 部份也有一顆 Infineon CYPD5235–96BZXI，提供 PD 協議，負責另外兩個 USB-C。
整機的方案使用公板設計，或許是為了加快產品開發速度、取得 Thunderbolt 4 認證。不過機器從大家看不到的地方來說，主板正反面的散熱上也下了一些功夫。大家看得到的外殼，設計上也滿用心，金屬表面處理的手感不錯。矽膠腳墊的也有一些加分項，甚至恰好能直立使用也多一個優點。目前 j5create JTD562 通路價格為 $8,990，以類似功能、方案的產品來說，是合理的定價範圍。

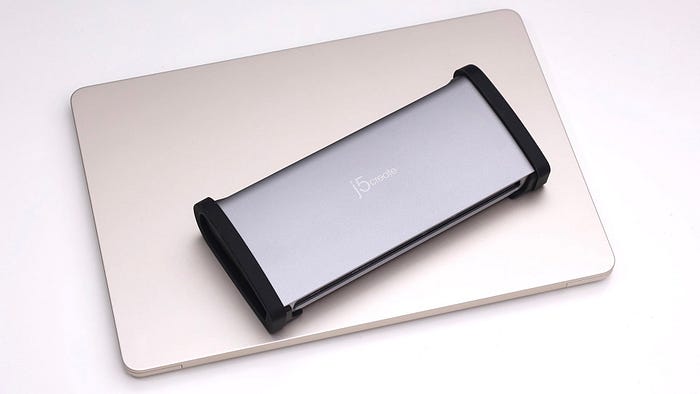

j5create JTD562 主機兩側的矽膠腳墊有一些巧思，除了起到隔開金屬與桌面直接接觸和刮傷的情況。我覺得實際使用中，將 JTD562 作為筆電支架，放置在筆電下方，藉由其弧形斜面的機身以及軟墊的優勢，剛好可以讓筆電立成斜面，是許多人喜歡的打字角度。雖然官方文宣沒有顯示該使用場景，但我覺得這的確是不錯的選擇。其寬度窄於大多數筆電的腳墊，因此也不會互相卡到。隨附兩條 JCA141 真的是很符合 j5create 自家品牌的策略。即便消費者沒有雙螢幕輸出需求，多一條 JCA141 放家裡或放公司，都可以搭配 Thunderbolt 3、Thunderbolt 4 或支援 USB-C DisplayPort 功能的筆電和電腦來使用，不一定要完全跟著 Thunderbolt Dock。 |
